產品

擺線馬達GR系列

PDF文檔下載

GR系列的擺線液壓馬達是一種軸配流液壓馬達，該系列馬達使用鑲柱式轉定子付，具有在較高壓力下工作并能自動補償?shù)慕Y(jié)構，從而使整機具有較高效保持好，工作壽命較長。

  • 采用世界的轉定子參數設計，啟動壓力低，效率較高，并且保持性好，運轉平穩。
  • 采用高壓軸密封，可承載較高背壓，允許串、并聯使用。
  • 聯動軸結構設計，馬達使用壽命較長。
  • 配流系統參數優化設計，可滿足低噪聲要求。
  • 馬達結構經湊，安裝方便。

技術參數

以下表格技術參數針對GR系列馬達軸徑為Φ25、Φ25.4，花鍵軸Φ25.4和錐軸Φ28.56

類型 GR50 GR80 GR100 GR125 GR160 GR200 GR250 GR315 GR400
排量?cm3/rev[in3/rev] 51,5 80,3 99,8 125,7 159,6 199,8 250,1 315,7 397
[3.14] [4.90] [6.09] [7.67] [9.74] [12.19] [15.26] [19.26] [24.4]
最高轉速[RPM] 連續 775 750 600 475 375 300 240 190 150
斷續 970 940 750 600 470 375 300 240 190
最大扭矩daNm[lb-in] 連續 10[900] 20[1770] 24[2125] 30[2665] 39[3450] 38,5[3410] 39[3450] 36[3185] 38[3360]
斷續 13[1150] 22[1947] 28[2480] 34[3010] 43[3805] 46[4070] 47[4160] 47[4160] 47[4160]
峰值 17[1505] 27[2390] 32[2832] 37[3275] 46[4070] 56[4960] 60[5310] 61[5400] 61[5400]
最大功率kW[HP] 連續 7[9.5] 12,5[17] 13[17.4] 12,5[16.8] 11,5[15.4] 9[12] 8[10.7] 5[6.7] 4,8[6.4]
斷續 8,5[11.9] 15[20.1] 15[20.1] 14,5[19.5] 14[18.8] 12[16.1] 9,5[12.7] 8[10.7] 6,8[9.1]
最大壓力降bar[PSI] 連續 140[2030] 175[2540] 175[2540] 175[2540] 175[2540] 140[2030] 110[1600] 85[1230] 65[940]
斷續 175[2540] 200[2900] 200[2900] 200[2900] 200[2900] 175[2540] 140[2030] 115[1670] 90[1300]
峰值 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 200[2900] 150[2175] 115[1670]
最大流量lpm[GPM] 連續 40[10.5] 60[15.8] 60[15.8] 60[15.8] 60[15.8] 60[15.8] 60[15.8] 60[15.8] 60[15.8]
?斷續 50[13.2] 75[19.8] 75[19.8] 75[19.8] 75[19.8] 75[19.8] 75[19.8] 75[19.8] 75[19.8]
最大進油壓力bar[PSI] 連續 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540]
斷續 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900]
峰值 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260]
最大泄油口回油壓力bar[PSI] 連續 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540]
斷續 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900]
峰值 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260]
最大開啟壓力無徑向載荷[bar PSI] 10[145] 10[145] 10[145] 9[130] 7[102] 5[73] 4[58] 3[44] 3[44]
最小開啟扭矩daNm[lb-in] 最大壓力降?連續 8[710] 15[1330] 20[1770] 25[2215] 32[2832] 33[2920] 31[2740] 31,5[2875] 31,5[2875]
最大壓力降 10[85] 17[1505] 23[2035] 28[2480] 37[3275] 40[3540] 48[4250] 58[5220] 50[4425]
最低轉速?[RPM] 10 10 10 10 10 10 10 10 10
重量?[kg lb] 后油口+0,650[1.433] GR（S) 6,8[15] 6,9[15.2] 7,2[15.9] 7,3[16.1] 7,5[15.2] 8[17.6] 8,4[18.5] 9,1[20] 9,8[21.6]

以下表格技術參數針對GR系列馬達軸徑為Φ31.75、Φ32

類型 GR50 GR80 GR100 GR125 GR160 GR200 GR250 GR315 GR400
排量 cm3/rev[in3/rev] 51,5[3.14] 80,3[4.90] 99,8[6.09] 125,7[7.67] 159,6[9.74] 199,8[12.19] 250,1[15.26] 315,7[19.26] 397[24.4]
最高轉速[RPM] 連續 775 750 600 475 375 300 240 190 150
斷續 970 940 750 600 470 375 300 240 190
最大扭矩daNm[lb-in] 連續 10[900] 20[1770] 24[2125] 30[2665] 39[3450] 45[4000] 54[4780] 55[4870] 61[5400]
斷續 13[1150] 22[1947] 28[2480] 34[3010] 43[3805] 50[4425] 61[5400] 69[6110] 69[6110]
峰值 17[1505] 27[2390] 32[2832] 37[3275] 46[4070] 56[4960] 71[6280] 84[7435] 87[7700]
最大功率kW[HP] 連續 7[9.5] 12,5[17] 13[17.4] 12,5[16.8] 11,5[15.4] 11[14.8] 10[13.4] 9[12] 7,8[10.5]
斷續 8,5[11.9] 15[20.1] 15[20.1] 14,5[19.5] 14[18.8] 13[17.4] 12[16.1] 10[13.4] 10,6[14.2]
最大壓力降bar[PSI] 連續 140[2030] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 135[1960] 110[1600]
斷續 175[2540] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 175[2540] 140[2030]
峰值 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 210[3045] 175[2540]
最大流量lpm[GPM] 連續 40[10.5] 60[15.8] 60[15.8] 60[15.8] 60[15.8] 60[15.8] 60[15.8] 60[15.8] 60[15.8]
斷續 50[13.2] 75[19.8] 75[19.8] 75[19.8] 75[19.8] 75[19.8] 75[19.8] 75[19.8] 75[19.8]
最大進油壓力bar[PSI] 連續 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540]
斷續 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900]
峰值 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260]
最大泄油口回油壓力bar[PSI] 連續 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540] 175[2540]
斷續 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900] 200[2900]
峰值 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260] 225[3260]
最大開啟壓力無徑向載荷[bar PSI] 10[145] 10[145] 10[145] 9[130] 7[102] 5[73] 4[58] 3[44] 3[44]
最小開啟扭矩daNm[lb-in] 最大壓力降 連續 8[710] 15[1330] 20[1770] 25[2215] 32[2832] 41[3630] 50[4425] 50[4425] 50[4425]
最大壓力降 斷續 10[885] 17[1505] 23[2035] 28[2480] 37[3275] 46[4070] 55[4870] 66[5840] 61[5400]
最低轉速 [RPM] 10 10 10 10 10 10 10 10 10
重量 [kg lb] 后油口?GR（S)+0,650[1.433] 6,9[15.2] 7[15.4] 7,3[16.1] 7,4[16.3] 7,6[15.4] 8,1[18.9] 8,5[18.7] 9,2[20.3] 9,9[21.8]

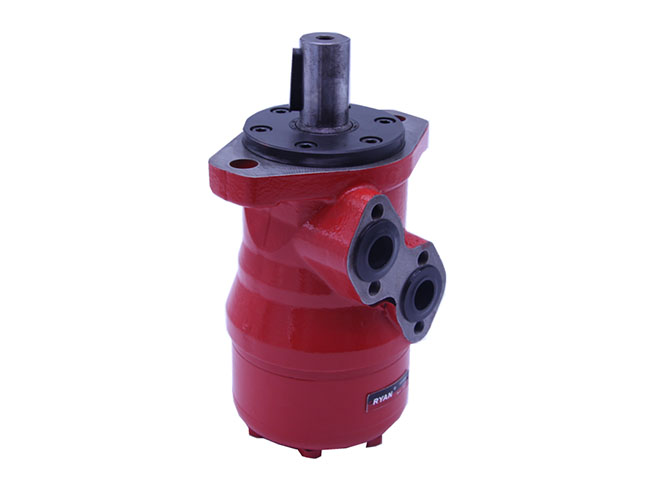

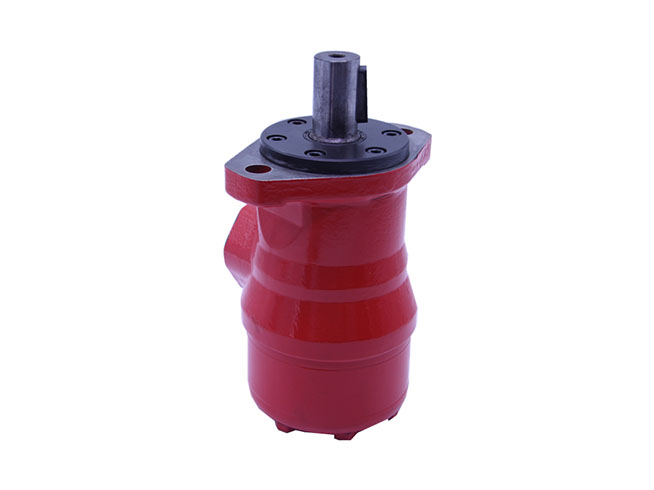

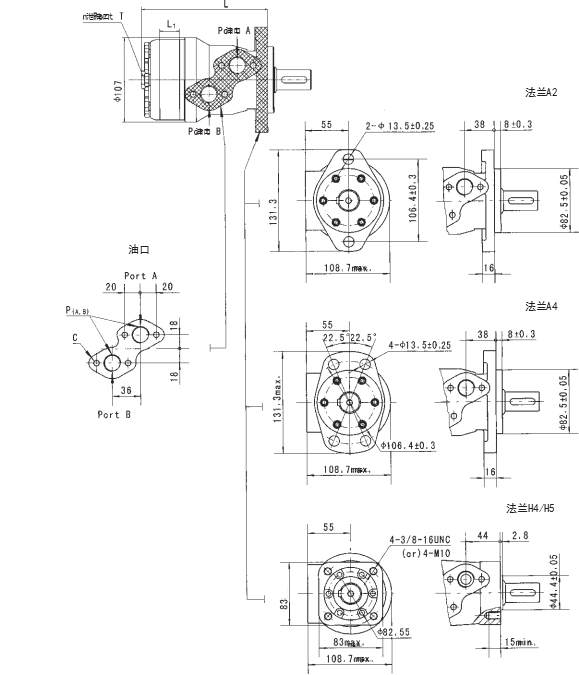

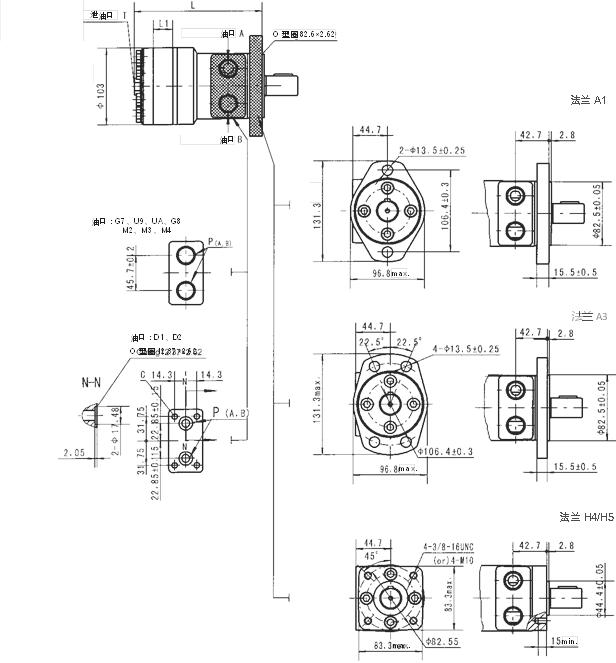

產品外形

國瑞液壓GR系列擺線馬達，廣泛應用在輸送機器、機器人和操縱器的給料機械、金屬加工機械、紡織機、農用機械、食品工業、割草機。

應用領域

相關產品

國瑞液壓，設計制造高品質液壓元件，提供系統解決方案。
